Bygga en mall för Veritas slipguide med sidoklämma

Styrkan hos en slipguide med sidoklämma ligger i dess enkelhet. Justerbara käftar håller bladet vinkelrätt mot stenen och möjliggör en snabb och enkel inställning för skärpning. En slipguide med sidoklämma är både beprövad och enkel att använda för alla hantverkare som vill ha vassa eggar. Det ger också en effektiv och repeterbar inställning för alla arbetsflöden vid slipning.

Det finns många olika inställningsmallar som passar nästan alla typer av situationer i verkstaden och alla typer av träbearbetning. Veritas slipguide har en design från mitten av 1900-talet och uppdaterar den med moderna bearbetnings- och tillverkningstoleranser. Som med alla Veritas-produkter kommer den att göra trogen tjänst i många år. När du använder en slipguide är det viktigt att exakt bestämma hur långt bladet sticker ut från guiden för att definiera slipvinkeln. Noggrann mätning varje gång säkerställer att bladet är i rätt vinkel och, ännu viktigare, i exakt samma vinkel som förra gången det slipades. Detta görs bäst genom att konstruera en mall som gör det enkelt att ställa in rätt utstick för det blad som ska slipas. Mallar finns i många olika former och varje träarbetare kommer att anpassa en design som bäst passar hans eller hennes situation; många kommer faktiskt att dra nytta av att bygga olika typer av mallar för olika situationer, till exempel i verkstaden och ute på fältet.

Med en mall kan du ställa in vinkeln för fas eller mikrofasen på ett snabbt och repeterbart sätt i ditt arbetsflöde vid slipning. Veritas slipguide med sidoklämma har två bladpositioner, vilket gör det möjligt att ställa in en mängd olika utstick i slipguiden. Du kan prova dig fram för att se vilken position som passar bäst för din situation. Alternativt kan du helt enkelt välja den övre positionen, som uppfyller de flesta behov och gör det enklast att rikta in bladet i slipguiden med hjälp av de övre käftarna och gravitationen som håller bladet på plats medan du ställer in utsticket.

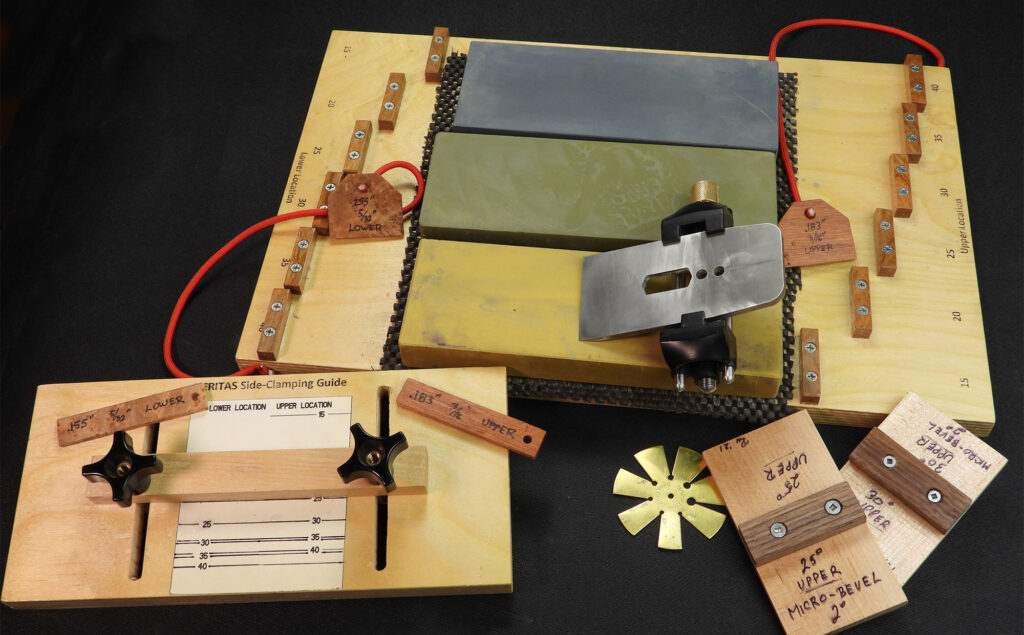

Den här praktiska vinkelguiden från instruktionsbladet visar utsticken för de flesta vinklar som behövs. Den här artikeln fokuserar på tre typer av inställningsmallar. En typ är en liten handhållen enhet som kan vara lika liten som en smartphone. Mallen har ett eller två utstickande stopp för de vanligaste vinklarna som används. Den andra änden av den här typen av mall kan ha fler vinklar eller utstick för mikrofasinställningar. Instruktionsbladet som medföljer guiden har alla mått för de mest använda vinklarna på ett och samma blad.

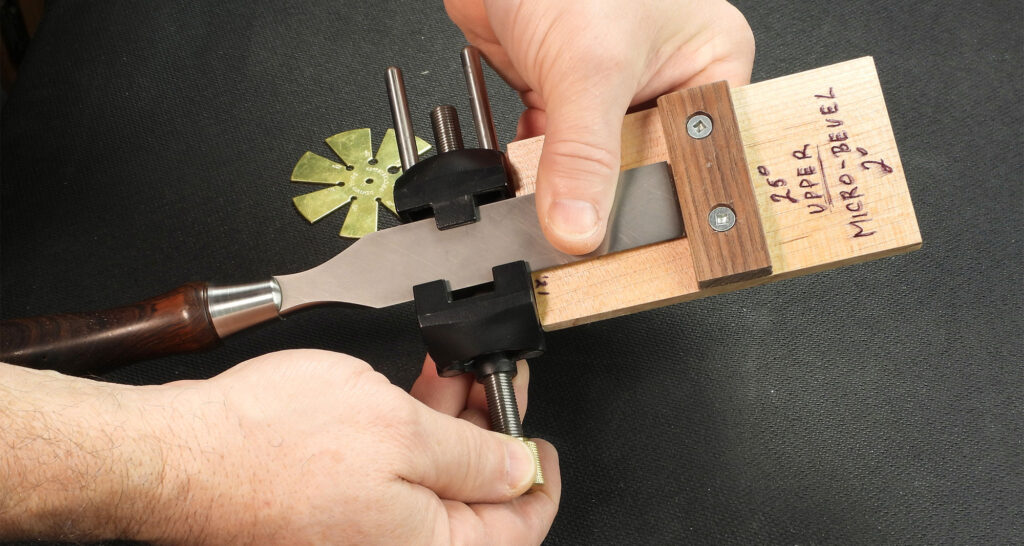

Med ett par träbitar får du en bärbar mall för att mäta en vinkel i verkstaden eller ute på fältet. En annan typ av mall använder mallen från instruktionsbladet för att definiera utsticken, medan ett rörligt anhåll fungerar som stopp för bladet. Fäst den utskrivna mallen på mallmaterialet (plywood av baltisk björk fungerar bra) med lite spraylim och se till att mallens baslinje är exakt positionerad innan limmet stelnar. Jag tyckte att det var bra att förlänga linjerna för varje inställning över hela bredden för att göra det lättare att rikta in anhållet parallellt med mallens kanter. Det justerbara anhållet är tillverkat av 1/4"-20 jiggbeslag. Skruvarna glider in i avlastningsspår på brädans baksida och dras åt med vred. Du kanske också vill ge papperet en snabb sprayning med en klar finish för att förhindra att vatten smutsar ner det med tiden.

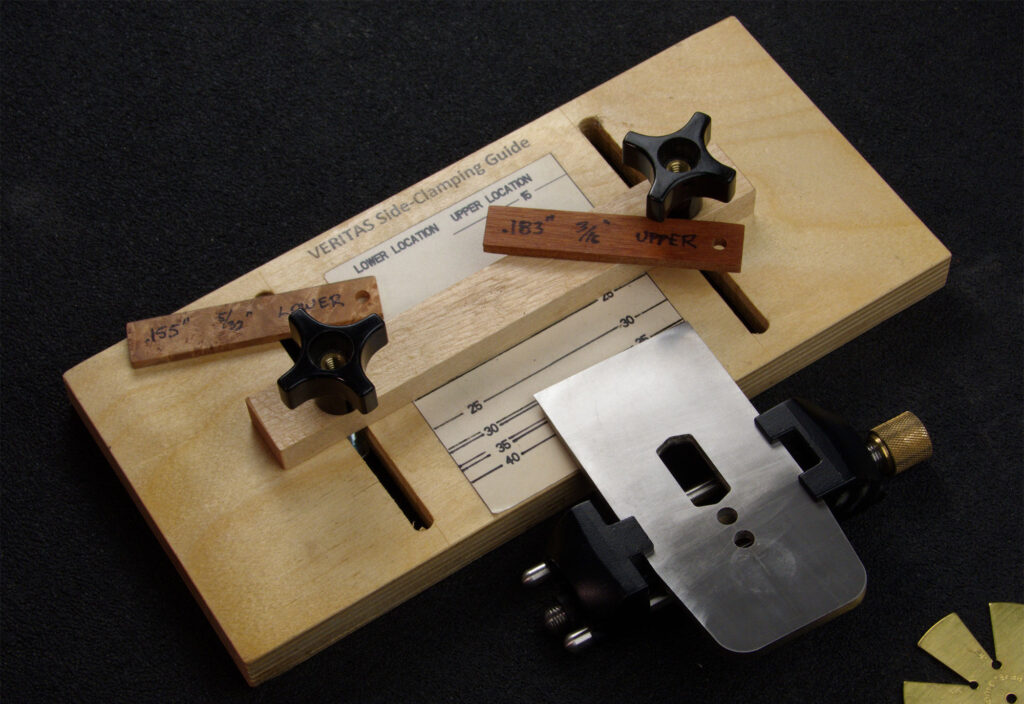

Med hjälp av standardbeslag 1/4"-20 för jiggar kan en praktisk allt-i-ett-guide med ett rörligt anhåll och mellanlägg justeras för alla vinklar som guiden kan hantera.

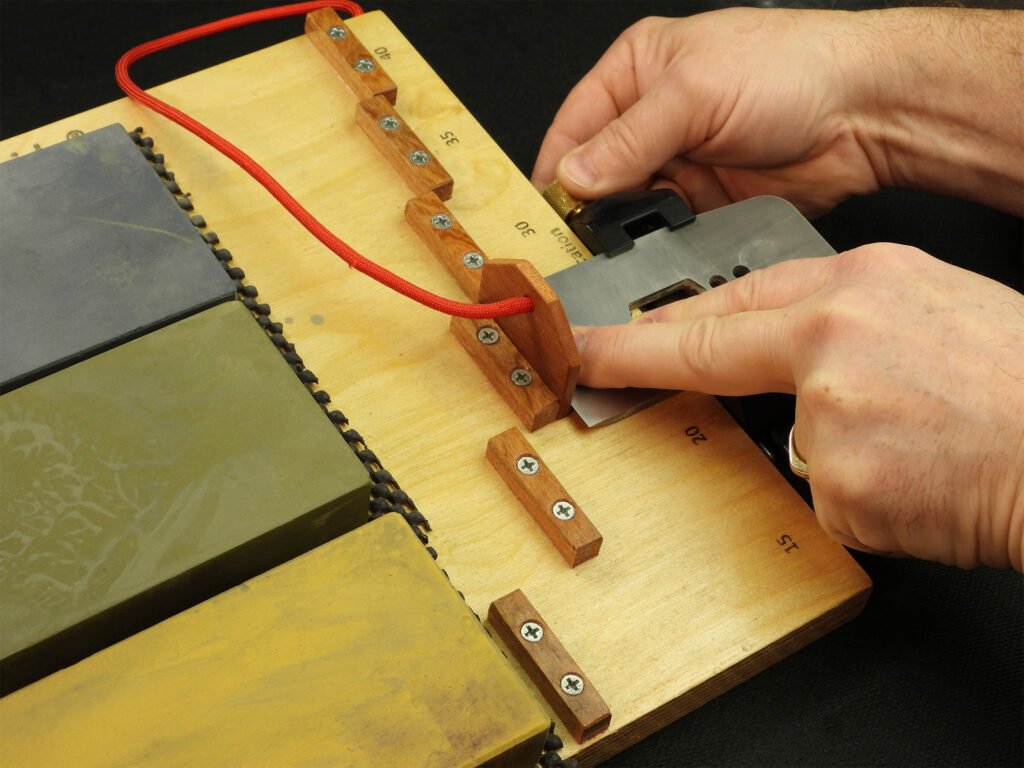

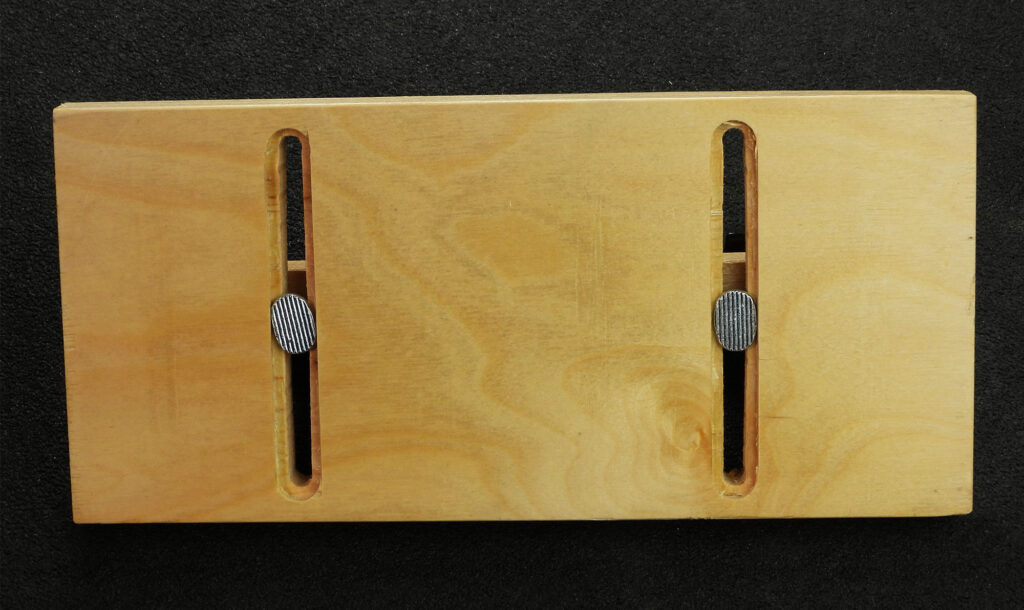

Undersidan av mallen med anhåll. Den tredje typen av mall - och kanske den mest populära - tillverkas genom att man lägger till stopp på en bräda för de vinklar som används mest frekvent. Många använder en bräda med ett stopp för att hålla stenarna på plats, tillsammans med stopp för utstick på kanterna närmast användaren. Använd mallsidan från instruktionerna och håll baslinjen i linje, använd ett knivsnitt för att överföra måttet till brädan nedanför. Många träarbetare ställer in stopp för endast de vinklar de använder, medan andra ställer in alla vinklar som slipguiden kan hantera. Detta är en personlig preferens.

En mall i stopputförande med alla vinklar för både övre och nedre läget på slipguiden täcker nästan alla situationer som kan uppstå i verkstaden. Oavsett vilken typ av mallar du bygger kommer de att förbättra användbarheten hos Veritas slipguide med sidoklämma och ge effektivitet och repeterbarhet i ditt arbetsflöde så att du kan uppnå den perfekta eggen. Att ställa in mikrofasen är för många ett viktigt steg i slip- och brynprocessen och därför måste det finnas en möjlighet till detta i mallen. Träbearbetare lägger ofta till en mikrofas på 2° - 5°, vilket baseras på personliga preferenser. På grund av geometrin är utsticket för varje bladvinkel för att ställa in en specifik mikrofas olika. I diagrammet nedan visas alla förskjutningar för att uppnå en mikrofas på 2°. Ett enkelt mellanlägg med önskad tjocklek ger den förskjutning som krävs för att ställa in rätt utstick för mikrofasen. Det är inte nödvändigt att skapa ett specifikt mellanlägg för varje vinkel, eftersom den faktiska vinkeln kan variera, som tidigare nämnts. En förenklad metod är att skapa ett mellanlägg för stoppen för varje bladposition på slipguiden. Att välja en tjocklek mellan de två vanligaste vinklarna 25° och 30° är en bra kompromiss. Som ett förslag skulle mellanlägget vara 0,155” (ca 5/32”) tjockt för den nedre bladpositionen och 0,183” (ca 3/16”) för den övre. Eftersom nyckelfrågan är repeterbarhet och inte den faktiska specifika vinkeln för mikrofasen, fungerar det här tillvägagångssättet bra.

Ett sätt att exakt ställa in utsticket på din mall är att skriva ut sidan i full storlek och använda den som referens. Se till att sätta en linjal på några av de utskrivna måtten för att säkerställa att utskriften verkligen är i full storlek (1:1) för att undvika eventuella problem senare. Vik arket vid baslinjen så att det lätt kan riktas in mot materialet i mallen. Ett bra tips är att placera lite målartejp på mallen och skära genom mallen med en kniv och en rätskiva in i tejpen nedanför. När du tar bort tejpen får du en kant som referens för stoppet, och tejpens tjocklek gör det enkelt att rikta in stoppet. Ett par droppar medelstarkt CA-lim på undersidan håller stycket på plats medan du borrar och skruvar fast det. När stoppet är permanent fastsatt kan tejpen tas bort. Var noga med att märka ut de specifika vinklar som du har byggt in i din mall med en permanent markör eller etikettskrivare.

Bild till vänster: Markering av stoppblockens placering. Bild till höger: Mall i stopputförande med limmade block.

Vilken slipjigg ska jag välja?

Sidoklämmande
Stål 3–64 mm, trepunktsinfästning för udda former.
Veritas sidoklämmande

Inbyggd inställning
Fasvinklar 15–54°, mikrofas med ett vred.
Veritas Mk.II

Rostfritt stål
Utbytbara käftar för Lie-Nielsens stål.
Lie-Nielsen slipjigg

Sten
Korn 1000, 210 × 70 × 20 mm.
Naniwa 1000

Hos oss hittar du Veritas sidoklämmande slipjigg och fler slipjiggar. Läs mer i Slipjiggar – sidoklämmande eller toppklämmande?

Översatt från Veritas, skriven av Richard Wile.
